KYN28A-12鎧裝型移開式戶內交流金屬封閉開關設備
KYN2A-12鎧裝型移開式交流金屬封閉開關設備(以下簡稱開關柜)系三相交流50Hz的戶內成套配電裝置
所屬分類：
產品描述
◆ 概述
KYN2A-12鎧裝型移開式交流金屬封閉開關設備(以下簡稱開關柜)系三相交流50Hz的戶內成套配電裝置，用于介紹和分配3.6～12KV的網絡電能并對電路實行控制、保護和檢測。本開關柜能滿足GB3906--2006《3～35kV交流金屬封閉開關設備》、DL404等--91《戶內交流開關柜訂貨技術條件》及IEC298《額定電壓1kV以上52kV以下交流金屬封閉開關設備和控制設備》等標準要求，并具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔(即簡稱“五防”)的功能。它能配用ZN63A(即VS1)真空斷路器、也能配用ABB公司的VD4真空斷路器。
◆ 使用環境條件
● 海拔高度不超過1000米；
● 環境溫度上限+40℃，下限-10℃；
● 相對溫度日平均值不大于95%，月平均值不大于90%；
● 空氣中不得有導電塵埃及足以腐蝕金屬盒破壞絕緣體的氣體，沒有火災，嚴重污穢及劇烈震動的場所；
● 凡不符合上述環境條件時可按特殊要求制造。
◆ 產品特點
● 外殼防護等級IP4X；
● 體積小，減小占地面積；
● 柜殼具有很強的抗腐蝕抗氧化能力；
● 重量輕，機械強度和裝配精度高，外形美觀；
● 一次方案完整豐富，主回路方案供有80多個；
● 斷路器采用中置式結構，可選用VS1(ZN63)真空斷路器或VD4真空斷路器；
● 柜內電氣間隙大于125mm，復合絕緣中的空氣間隙大于30mm；
● 產品具有抗內文電弧事故的能力，保證事故狀況下運行人員的安全；
● 產品具有完善的機械式防止誤操作的聯鎖機構，可有效的防止電氣誤操作事故。

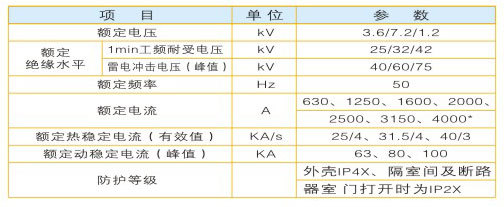

◆ 開關柜技術參數
◆ 開關柜設備外形尺寸

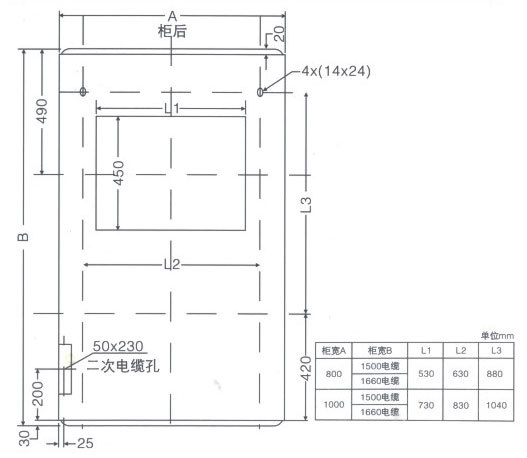

◆ 安裝尺寸
◆ 開關柜結構說明 開關柜由柜體和可移開部件(手車)組成，開關柜的柜體是裝配式結構，主要構件是用敷鋁鋅薄鋼板，經數控機床加工而成。由于采用了多重折彎工藝和拉鉚螺母、高強度螺栓等，使開關柜在保證足夠強度和剛性的同時，重量更輕，抵御有害氣體腐蝕的能力更強，而且外觀更加美觀。
柜體結構按照柜內主要功能元器件分割成手車室，母線室、電纜(電流互感器)室和繼電器室。除了繼電室外，其余各個隔室均設置通向柜頂?shù)氖鹿逝艢馔ǖ馈?/div>
手車可根據需要選用VS1(ZN63)或VD4等真空斷路器手車、ABB公司的VC真空接觸器手車、電壓互感器手車隔離手車等。
◆ 訂貨須知
訂貨時應提供下列技術資料
● 主接線方案編號及單線系統圖、排列圖、平面布置圖；
● 二次原理圖、端子排列圖，如無端子排列圖時接制造廠規范編排；
● 開關柜內的電氣元件的型號、規格、數量及電氣設備匯總表；
● 需要母線橋(兩列柜間母線橋和墻柜間母線橋)時提供跨距和高度尺寸；
● 開關柜使用在特殊環境條件時應存訂貨時提出；
● 需要其他或者特殊附件、備件時應提出種類和數量。
