GBC-40.5保護型手車式戶內交流金屬封閉開關設備
GBC-40.5型手車式高壓開關柜系三相交流50Hz單母線系統的戶內保護型成套裝置
所屬分類：
產品描述
◆ 概述
GBC-40.5型手車式高壓開關柜系三相交流50Hz單母線系統的戶內保護型成套裝置，作為接受和分配35千伏的網路電能之用。GBC-40.5（Z）配用35kV真空斷路器，適用于切、合電容器組、電爐變壓器等頻繁操作的場所。
本型高壓開關柜適用于下列工作條件：
● 海拔高度不超過1000米；
● 周圍介質溫度不高于+40℃，不低于-20℃；
● 相對濕度不超過90%(+25℃時)；
● 沒有導電塵埃及足以腐蝕金屬和破壞絕緣的氣體的場所；
● 沒有爆炸危險的場所；
● 沒有劇烈震動和顛簸及垂直傾斜度不超過5度的場所。
◆ 技術數據
高壓柜所裝配的一次元件，包括真空斷路器(或少油斷路器)、操動機構、隔離開關、電流互感器、電壓互感器、熔斷器、避雷器、電力變壓器、R-C過電壓保護裝置等，在本產品的裝置條件下仍滿足各自產品的技術性能。

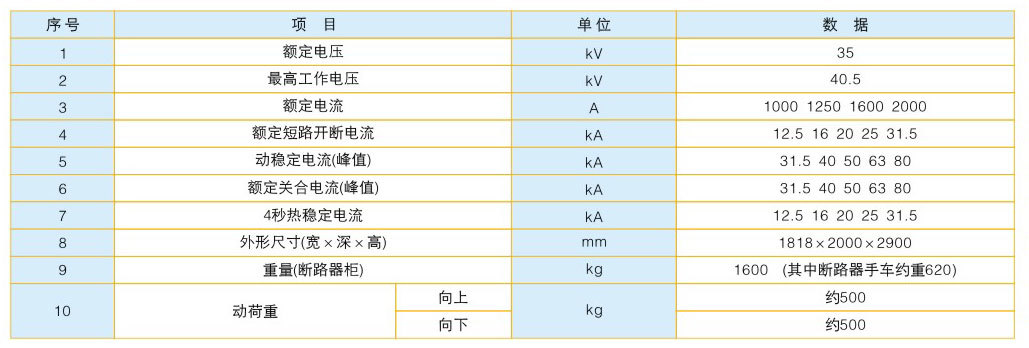

高壓柜及其所裝的主要數據表1
◆ 結構說明
本開關柜為手車式結構，采用空氣絕緣為主。各相帶電體之間及相地之間絕緣距離不小于300毫米，只有個別方案柜的個別部位相間距離不足的才設置極間隔板。
開關柜主母線采用矩形鋁母線水平架空裝于柜頂，前后可以觀察。聯絡母線一般釆用Φ50×5鋁管呈三角形布置在柜的下部，特殊情況下(當電纜進出線兼聯絡時)，采用交聯聚乙烯塑料電纜改制的固體絕緣聯絡母線。
除柜后用鋼網遮欄以便觀察外，開關柜的正面、柜間及柜的兩側，均采用鋼板門或封板加以保護。
開關柜柜體骨架由角鋼及鋼板彎制焊接而成，分隔成手車室、隔離觸頭室、電纜頭室、繼電器室、端子室以及儀表板等。為保證檢修的安全，上、下一次靜觸頭之間，手車室與柜頂主母線之間，均設有金屬隔板。下隔離觸頭與手車室之間設有絕緣隔板。
開關柜設有識別裝置，以保證同類型手車可以互換，不同類型的手車不能推入。
手車骨架由角鋼及鋼板彎制焊接而成。根據一次線路方案，共分為斷路器、三相和單相電壓互感器、避雷器、相間保護的組合式避雷器、隔離、變壓器及R-C過電壓保護裝置等。
各種手車的操作面均有金屬封板加以保護，上部和下部的保護板上開有觀察車內情況的視察窗，中部是操作板，用于裝設操作把柄、聯鎖機構。
根據使用的不同要求，開關柜還設有機械的或電氣的聯鎖裝置。

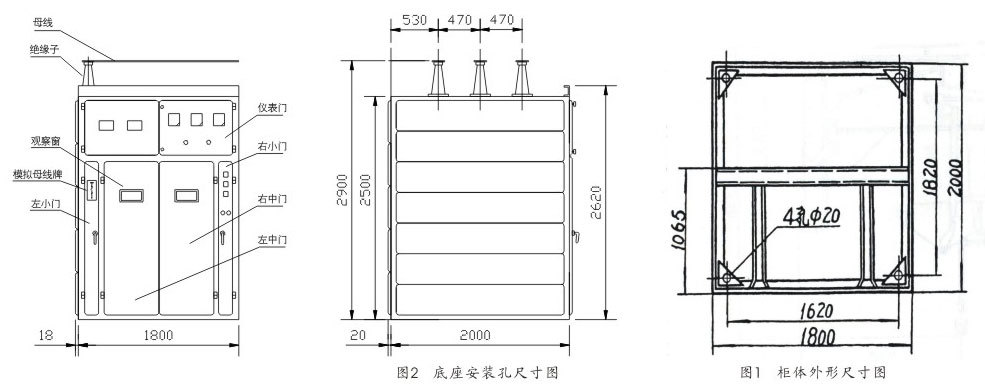

◆ 柜體及安裝尺寸示意圖
◆ 訂貨須知
訂貨時應提供下列資料
● 一次線路方案編號或一次系統圖，并標明其額定電流。
● 二次線路原理圖。
● 高壓柜平面排列圖。
● 如需選用非標準一次線路方案或另訂備用手車應在訂貨時提出，協商處理。
● 當采用電纜進出線時，其允許長期工作電流及熱穩定電流受電纜截面限制。
