KYN28A-24鎧裝型移開式戶內交流金屬封閉開關設備
KYN28-24(z)鎧裝型移開式戶內交流金屬封閉開關設備(以下簡稱開關柜)適用于三相交流50Hz額定電壓24kV的電力系統中
所屬分類：
產品描述
◆ 概述
KYN28-24(z)鎧裝型移開式戶內交流金屬封閉開關設備(以下簡稱開關柜)適用于三相交流50Hz額定電壓24kV的電力系統中，主要用于發電廠、變電所、工礦企業及高層建筑中接受和分配網絡電能，并對電路實行控制、保護和檢測。本開關柜能滿足GB3906-2006《3～35kV交流金屬封閉開關設備》DL404-91《戶內交流開關柜訂貨技術條件》及IEC298《額定電壓1kV以上52kV以下交流金屬封閉開關設備和控制設備》等標準要求。并具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔(即簡稱“五防”)功能。
其技術特點
● 柜體結構采用敷鋁鋅板經多重折彎組裝而成；
● 各小室均完全金屬鎧裝及徹底分隔；
● 所有設備的操作均在柜門關閉狀態下進行；
● 柜殼密封性好，防止設備受雜物盒蟲害的侵入；
● 可配用VL1、ZN63(VS1)及D4真空斷路器；
● 更換斷路器非常簡單，手車互換性好；
● 柜體可靠墻安裝，柜前維修，減少占地面積；
● 電纜室有充裕的空間，可連接多根電纜；
● 透過面板門，極易觀察到電纜室的運行情況。
◆ 開關柜結構說明
● 開關柜由固定的柜體和可移除的部分（簡稱手車）
● 兩大部分組成，開關設備柜體的外殼和防護等級是IP4X，隔室間及斷路器室門打開時的防護等級是IP2X。
● KYN28A-24(Z)型開關柜可配用VL1、VS1-24等型號真空斷路器手車。開關柜可安裝程雙柜并列，即安裝成背靠背或面對面雙排排列。由于開關柜的安裝與調試
● 均在正面進行，所以開關柜可以靠墻安裝以節省占地面積，提高開關柜的安裝性與安裝上的靈活性。
◆ 使用環境條件
● 海拔高度不超過1000m；
● 環境溫度上限+40℃，下限-10℃；
● 空氣相對濕度日平均值不大于95%，月平均值不大于90%；
● 空氣中不得有導電塵埃及足以腐蝕金屬和破壞絕緣的氣體，沒有火災、爆炸危險、嚴重污穢及劇烈震動的場所；
● 凡不符合上述環境條件時應在訂貨時提出，并按特殊要求制造。

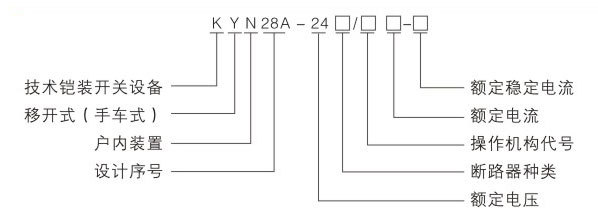

◆ 產品型號及說明

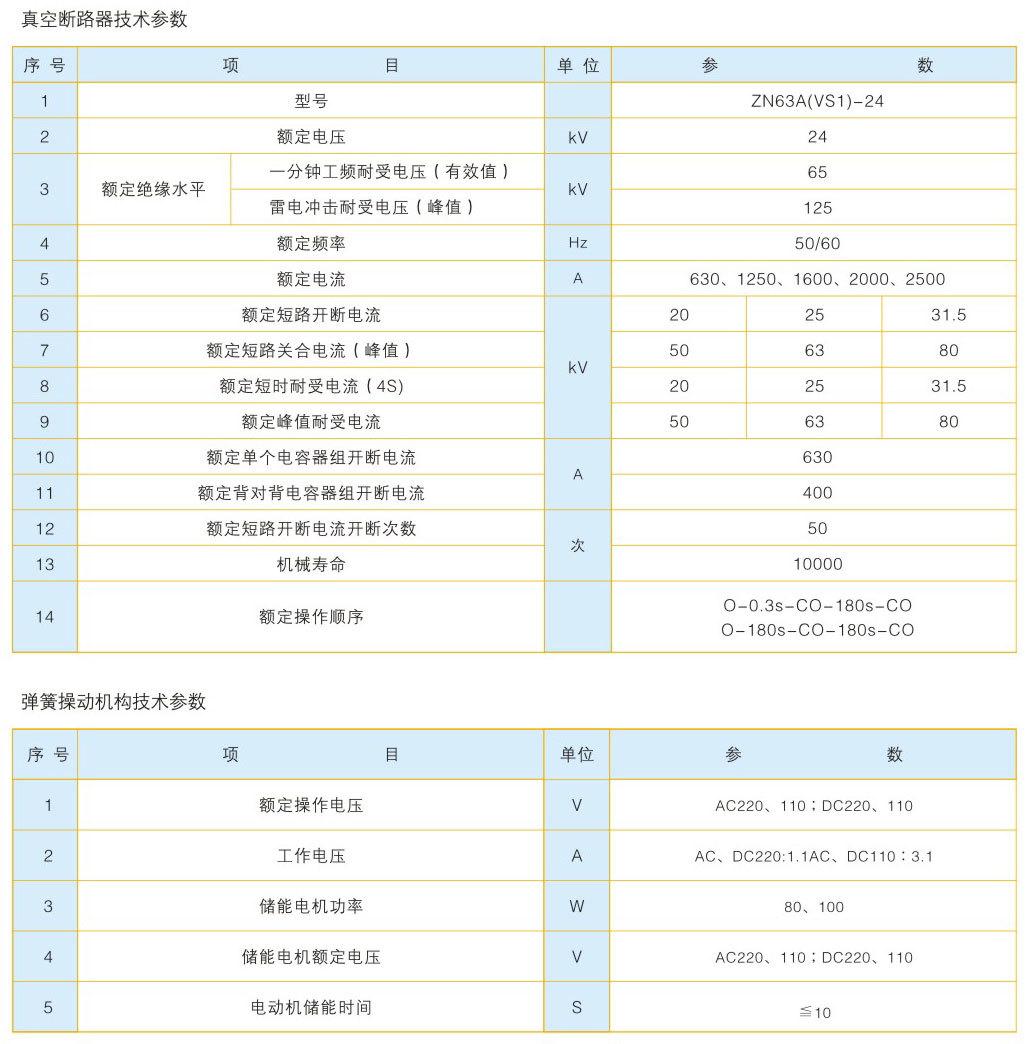

◆ 技術數據
◆ 訂貨須知
訂貨時應提供下列技術資料
● 主接線方案編號及單線系統圖、排列圖、平面布置圖；
● 二次原理圖、端子排列圖(如無端子排列圖則按本公司規范生產)；
● 開關柜內一、二次發電氣元件的型號、規格及數量；需要母線橋(兩個排列的柜間母線橋和墻柜間母線橋)時提供跨距尺寸；
● 開關柜使用在特殊環境條件時應在訂貨時提出；
● 需要其他附件、備件或超出標準供貨數量的附件、備件時應提岀種類和數量。
