XGN2-12箱型固定式戶內交流金屬封閉開關設備
XGN2-12箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3.6、7.2、12kV三相交流50Hz系統的戶內成套配電設備
所屬分類：
產品描述
◆ 概述
XGN2-12箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3.6、7.2、12kV三相交流50Hz系統的戶內成套配電設備，在電力系統中做為工礦企業、發電廠和變電所接受、分配電能，同時對電路具有控制、保護和檢測等功能，其母線系統為單母線及單母線帶旁路母線，并可派出雙母線結構。
本產品采用全組裝式結構，各隔室由接地良好的隔板相隔，高壓室均有獨立的泄壓通道，防護等級為IP2X；開關柜配裝ZN28-12系列戶內高、壓真空斷路器，斷路器配用CT17彈簧動力機構(也可配用VS1-12真空斷路器及一體化彈簧操動機構),隔離開關采用GN30-12旋轉式雙斷口隔離開關的系列產品
本產品具有一套完善的性能可靠、功能齊全、結構簡單操作方便的機械式房屋閉鎖裝置，簡便而有效的達到兩部提出的“五防”閉鎖功能。隔離開關和接地開關的操動機構為旋轉式全機械閉鎖機構，聯鎖齊全可靠，斷路器與隔離開關以及柜門間設有聯鎖裝置，可防止誤操作。
開關柜配有常規保護或微機綜合保護系統。
本開關柜符合國家標準GB3906《3～35kV交流金屬封閉開關設備》及國際標準IEC298的要求。
◆ 使用環境條件
● 環境溫度上限+40℃，下限-25℃；
● 海拔高度不超過1000米；
● 相對溫度：平均值不大于95%；
● 飽和蒸汽壓：日平均值不大于2.2KPa，月平均值不大于1.8KPa；
● 地震強度不超過8度；
● 沒有火災，爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所；

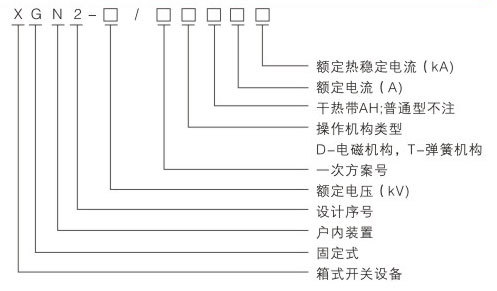

◆ 產品型號及含義

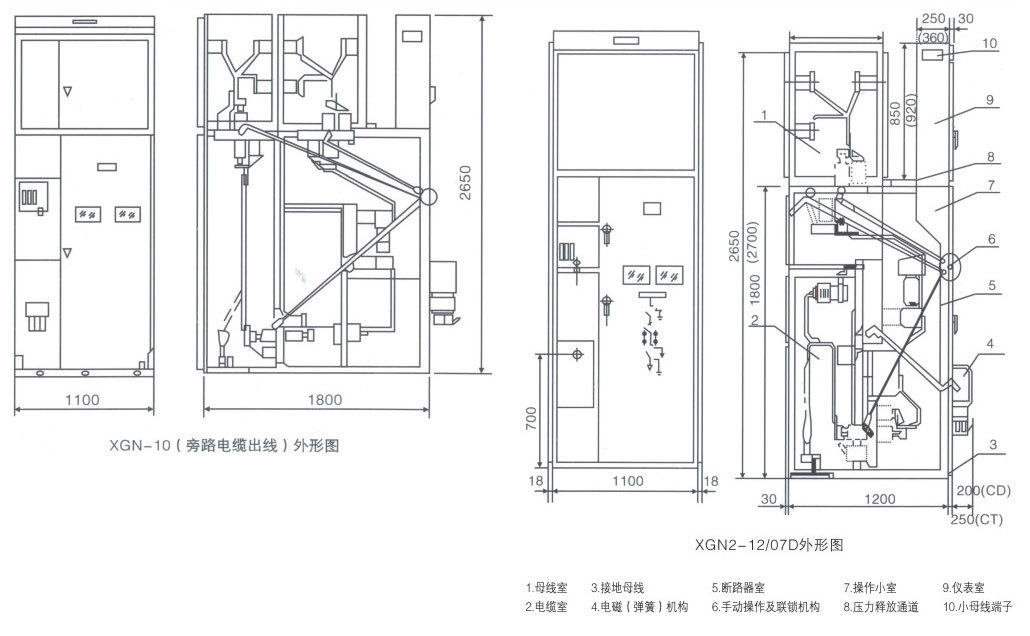

◆ 外形及安裝尺寸示意圖

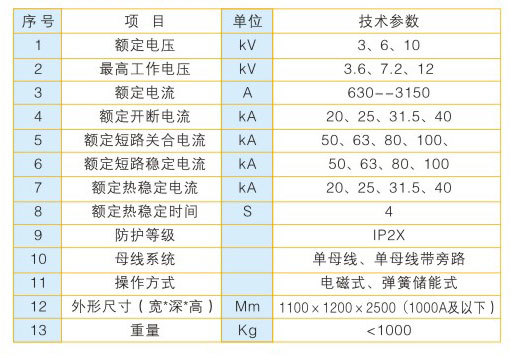

◆ 開關柜主要技術參數
◆ 訂貨須知
訂貨時應提供下列技術資料
● 產品名稱、型號、數量；
● 一次回路接線方案編號、系統圖及排列圖；
● 二次回路原理圖、端子排列圖；
● 一、二次回路所需電器元件詳細的規格及數量；
● 母線的型號及規格(如未提供則按本公司標準供貨)；
● 需要母線橋(兩列柜間母線橋和穿墻母線橋)時，需提供跨距尺寸；
● 若開關柜在特殊環境條件下使用，則應在訂貨時提出。
