GGD低壓開關柜

GGD型交流低壓配電柜，是原能源部以促進我國低壓配電行業的技術進步，加速低壓配電成套開關設備的更新?lián)Q代為宗旨

所屬分類：

0.4kV配電設備

產品描述

◆ 概述

　　GGD型交流低壓配電柜，是原能源部以促進我國低壓配電行業的技術進步，加速低壓配電成套開關設備的更新?lián)Q代為宗旨，于一九九一年下達的技術進步開發項目，由能源部低壓成套開關設備聯合設計研制組(簡稱NLS)完成設計和研制，并于一九九二年十月通過了由能源部主持的部級鑒定。目前在全國范圍內已廣泛應用。

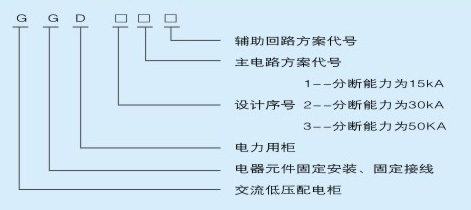

◆ 產品型號及含義

◆ 用途

　　GGD型交流低壓玉配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz、額定工作電壓380V、額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。

　　GGD交流低壓配電柜是根據能源部主管上級、廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜產品，具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性及實用性強、結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。

　　GGD交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》等標準。

◆ 使用環境條件

　　● 周圍空氣不高于+40℃，不低于-59℃；

　　● 戶內安裝使用，使用地點的海拔高度不超過2000m；

　　● 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度(例如+20℃時為90%)，應考慮到由于溫度的變化可能會偶然產生凝露的影響；

　　● 設備安裝時與垂直面的傾斜度不超過5%；

　　● 設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所；

　　● 用戶有特殊要求時可與我公司協商解決。

◆ 電氣性能

　　● 額定工作電壓：380V

　　● 額定絕緣電壓：660V

　　● 額定工作電流：≤3150A

　　● 輔助電路工作電壓：交流220V、380V直流220V、380V

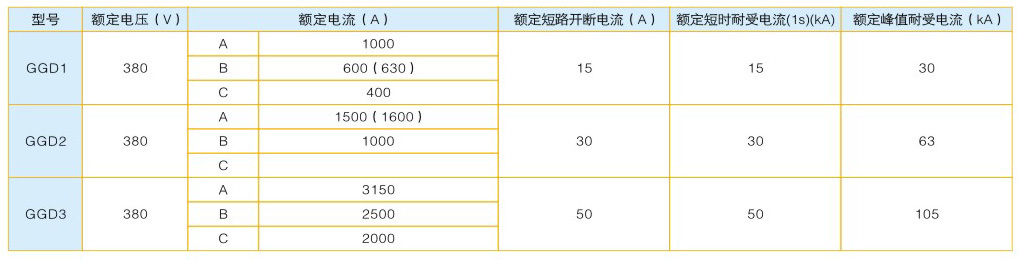

　　● 基本電氣參數

　　● 主電路方案

　　GGD柜的主電路設計了129個方案，共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)。

　　其中GGD1型49個方案123個規格

　　GGD2型53個方案107個規格

　　GGD3型27個方案68個規格

　　主電路方案是征求了廣大設計、使用部門的意見選編的。增加了發電廠需要的方案。額定電流增至3150A，適合2000kVA及以下的配電變壓器選用。

　　此外，為適應無功補償?shù)男枰O計了GGJ1、GGJ2電容補償柜，其主電路方案4個，共12個規格。

　　● 輔助電路方案

　　輔助電路的設計分供用電方案和發電廠方案兩部分。GGD柜內有足夠的空間安裝二次元件，同時NLS還開發研制了專用的LMZ3D型電流互感器，以滿足發電廠和特殊用戶附設繼電保護時的需要。

　　●主母線

　　考慮價格比和以鋁代銅的可行性，額定電流在1500A及以下時采用單鋁排母線。額定電流大于1500A時采用雙銅排母線。生產廠按此規定制造樣機并通過型式試驗。當然，生產廠也可根據用戶的要求將鋁母線換成同等級載流量的銅母線母線的搭接面均采用搪錫工藝處理。

　　● 電器元件選擇

　　a.GGD柜主要采用國內已能批量生產的較先進的電器元件。如ME、DZ20、DW15等。同時也根據經濟、合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品如DZ10等。不選用已淘汰的產品。

　　b.HD13BX和HS13BX型旋轉操作式刀開關是NLS為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

　　C.如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件給制造和安裝方面造成困難。

　　D.為進一步提高主電路的動穩定能力，NLS設計了GGD柜專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO合金材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，只調整積木式間塊即可方便地組合成單母線夾或雙母線夾。絕緣支撐是套筒式模壓結構，成本低、強度高、解決了老產品爬電距離不夠的缺陷。

　　注：該產品的詳細內容請參閱GGD型低壓配電柜產品樣本

◆ 柜體及安裝尺寸示意圖
